排煙防火閥與排煙風機的聯動控制主要通過以下方式實現：

一、電氣控制原理

信號傳輸線路

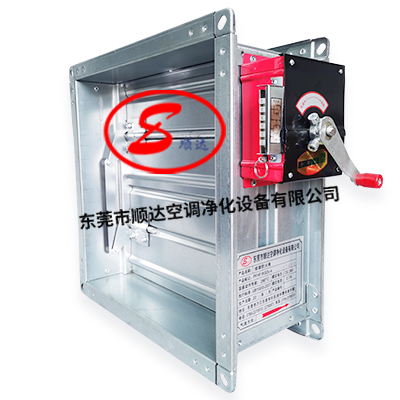

排煙防火閥通常裝有信號反饋裝置。當排煙防火閥的葉片開啟或關閉時，其內部的微動開關會動作，產生一個電信號。這個信號通過控制電纜傳輸?shù)较缆?lián)動控制器。

消防聯動控制器是整個聯動控制的核心設備，它接收來自各個消防設備（包括排煙防火閥）的信號，并根據預先設定的邏輯關系進行判斷和處理。

同樣，消防聯動控制器與排煙風機的控制箱之間也有控制線路連接，用于發送啟動或停止風機的指令。

聯動控制邏輯

正常情況下，排煙防火閥處于開啟狀態，其信號反饋裝置將開啟信號發送給消防聯動控制器。當火災發生，煙霧蔓延，排煙防火閥所在的管道內溫度達到一定值（通常為 70℃）時，排煙防火閥的易熔合金片熔斷，使閥門自動關閉。

閥門關閉動作被微動開關捕捉后，反饋信號傳消防聯動控制器。消防聯動控制器根據這個信號，按照預先編程的邏輯，判斷應該停止與之對應的排煙風機，以防止火勢和煙霧通過風機蔓延。

另外，在消防控制手動控制或火災自動報警系統發出啟動排煙風機信號時，消防聯動控制器會首先檢查排煙防火閥的狀態。只有當排煙防火閥處于開啟狀態（正常或手動復位開啟后），消防聯動控制器才會發出啟動排煙風機的指令，保證排煙系統的正常運行。

二、具體實現方式

硬線連接控制

這是一種比較直接的控制方式。排煙防火閥的微動開關與排煙風機的控制電路通過硬線直接連接。當排煙防火閥關閉時，微動開關的動作直接切斷風機的控制電源，使風機停止運轉。

例如，在一些簡單的小型排煙系統中，通過這種硬線連接，利用中間繼電器等簡單電器元件實現聯動控制。當防火閥關閉信號傳來，中間繼電器動作，斷開風機控制回路中的接觸器線圈電源，從而使風機停止。

通過消防聯動控制系統控制

在大型建筑或復雜的消防系統中，通常采用消防聯動控制系統實現聯動。排煙防火閥的信號接入消防聯動控制器的輸入模塊，排煙風機的控制箱接入消防聯動控制器的輸出模塊。

當消防聯動控制器接收到排煙防火閥關閉的信號后，經過內部軟件邏輯判斷，通過輸出模塊向排煙風機控制箱發送停止指令。這種方式可以實現更復雜的控制邏輯，如分區控制、遠程控制等。同時，消防聯動控制系統還可以對排煙防火閥和排煙風機的狀態進行實時監控和故障報警。
